RE: SolidWorks Edge 540 92" - Aiwan - 08.01.2023

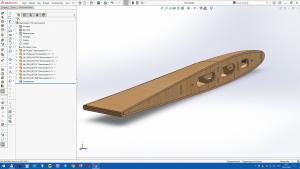

Ну вот, на выходных я плодотворно поработал. Надеюсь на вахте успею дорисовать все оперение и крыло, если будет возможность. Yes



RE: SolidWorks Edge 540 92" - Pinchuk - 09.01.2023

Иван,приветствую!!! В чём сакральный смысл дырявого лба? Производитель сокращает срок службы крыла,а Вы чего этим добиваетесь.Кессон то нарушен и как надо на кручение работать не будет.Выигрыш 7-8г.в весе весьма сомнителен.И что Вам помешало,при таком конструктиве крыла,вставить трубу между полками лонжерона?С уважением.

RE: SolidWorks Edge 540 92" - Aiwan - 09.01.2023

Андрей, я же говорил, я с сопроматом не знаком Smile Делаю как у оригинала. С облегчением лба согласен, уберу.

RE: SolidWorks Edge 540 92" - Aiwan - 14.01.2023

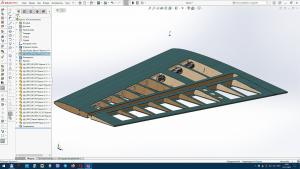

Продолжаю отрисовывать крыло. Наполняю полностью нервюрами. Убрал облегчения, как советовал Андрей.



RE: SolidWorks Edge 540 92" - AleksK - 14.01.2023

(14.01.2023 12:08)Aiwan Написал: Продолжаю отрисовывать крыло. Наполняю полностью нервюрами. Убрал облегчения, как советовал Андрей.

Верни облегчения под прокладку провода сервы Wink

RE: SolidWorks Edge 540 92" - Aiwan - 14.01.2023

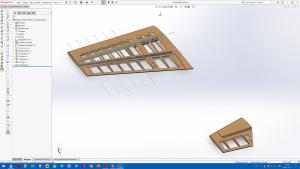

Не, эти облегчения будут. Я убрал в рубашке вырезы Smile Там я еще не облегчал. Я только каркас собрал из нервюр. Они все под углом, заморочек полно с расстоянием прорезей под углом.

RE: SolidWorks Edge 540 92" - Aiwan - 14.01.2023

Вверху нервюр нет половина, там одна рубашка, вот и кажется, что там нервюры с облегчением.

RE: SolidWorks Edge 540 92" - Aiwan - 17.01.2023

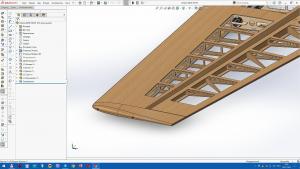

Продолжаю отрисовывать крыло. Работа движется Yes



RE: SolidWorks Edge 540 92" - Aiwan - 19.01.2023

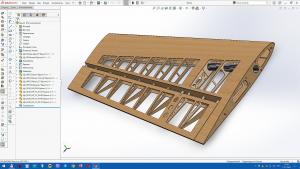

Продолжаю собирать крыло. Решил, что законцовки будут нужны.



RE: SolidWorks Edge 540 92" - Aviator - 20.01.2023

Решил, что законцовки будут нужны.--------------------для классического пилотажа желательно.а для 3Д нет.а для красоты всей конструкции и жёсткости да.
