RE: SolidWorks Edge 540 92" - Aiwan - 04.12.2022
Не знаю точно где машинки стоят, надо пощупать оригинал. И комп тормозит, в облегчениях много размеров и отверстий.
RE: SolidWorks Edge 540 92" - Aiwan - 07.12.2022

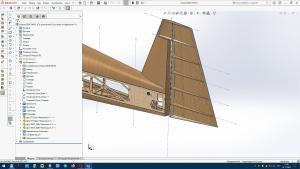

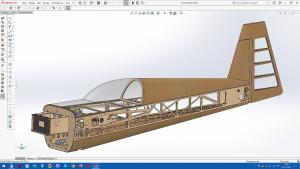

Продолжаю рисовать. В принципе, до конца вахты должен выполнить программу максимум - отрисовать фюз и вертикальное оперение. Руль поворота и киль решил рисовать деталями в одном файле и очень сильно пожалел. Привык к автономности каждой нервюры или кромки, тут пришлось таскать по "дереву" эскизы но все равно кончилось удалением каких-то элементов и созданием их заново. В общем, сборка рулит.
RE: SolidWorks Edge 540 92" - Aiwan - 08.12.2022

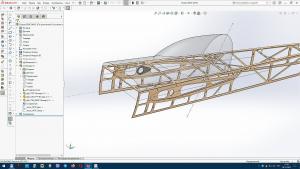

Начинаю прорисовку фонаря.
RE: SolidWorks Edge 540 92" - Aiwan - 08.12.2022
Фонарь отрисовал. По месту буду мерить остальное.
RE: SolidWorks Edge 540 92" - Aiwan - 16.12.2022
Дома по возможности навожу порядок с расстояниями. Работа движется...
RE: SolidWorks Edge 540 92" - Aiwan - 18.12.2022

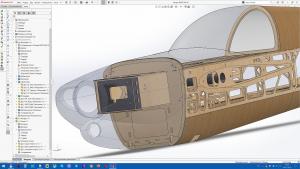

Вычертил шпангоут капоту, что бы совпадало с оригиналом. Взаимозаменяемость важный элемент.
RE: SolidWorks Edge 540 92" - Aiwan - 19.12.2022

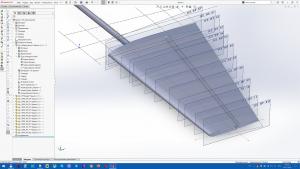

Вчера исправил ошибки в профиле крыла, пришлось все крыло перерисовать. Но теперь оно лучше. Начал набивать внутренности...
RE: SolidWorks Edge 540 92" - Aiwan - 24.12.2022

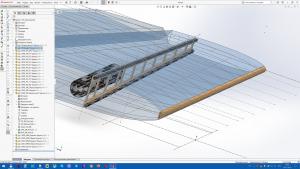

Продолжаю наполнять крыло. Конструктив будет под сборку на стапелях. Что-то будем делать под сборщика. Вообще, планирую накидать основные параметры на крыло и стаб. А уже на работе вычертить их по полной. Так проще, когда объект №1 под рукой и можно все рассмотреть и померить.
RE: SolidWorks Edge 540 92" - Pinchuk - 24.12.2022
Иван,приветствую!!! Давно смотрю за Вашим проектом.Дальше молчать не смог!!! Зачем копировать бездарные решения,направленные на уничтожение самолёта? Так лонжерон делают только производители ,рассчитывая на то,что Вы после поломки купите новый самолёт.Стенка и полка должны образовывать двутавр,тогда это будет работать.Вы сопромат изучали? Карбон там не нужен,он работает только на разрыв,если только он не 3K плетения.В весе Вы не выиграете,так-как шпала карбона на законцовке просто дичь.С уважением.
RE: SolidWorks Edge 540 92" - Aiwan - 25.12.2022
Андрей, приветствую!
Я сопромат не изучал...
Как раз я не копирую лонжерон у оригинала. В моей версии между карбоном будет бальзовые вставки волокнами поперек, как раз что-то типа двутавра. В оригинале они с обратной стороны карбоновых реек. И насчет карбона очень не соглашусь. Во первых, собирал киты с карбоном и должен отметить, после вклеивания реек из карбона даже фюзеляж из бальзы становился просто мега прочным каркасом. Ламинирование согласен, спорное решение и на руку производителю, так как после удара лопается как стекло. А вот стрингеры, лонжероны из карбона, я считаю правильным решением. Если есть конструкции крепче, легче, и можете ими поделиться, буду рад обсудить.
