#31
(10.04.2021 09:13)nazinss Написал: В системе управления РН есть несколько требований:
1. чтоб троса не провисали на максимальном отклонении.
2. чтоб троса не натягивались на максимальном отклонении.
3. чтоб качалки РН не упирались в фюзеляж на максимальном отклонении.
4. чтоб редукция плечей качалок давала максимальные отклонения РН при максимальном отклонении севро +/- 60гр.

по идее, все эти моменты продумываются во время разработки
и у вас в комплекте должны быть качалки РН и качалка серво.
эти качалки рассчитаны (синхронизированы) между собой, тогда все пучком Yes
что касается кинематической схемы процеса, как говорил нам препод.
"не смеши мои коленки"(с)
то существует только два вариант, при которых выполняются все вышеперечисленные условия.
первый это качалка на серве и кабанчик имеют одинаковую длину располагаются абсолютно параллельно и оси вращения строго по центру.
и второй, кабанчик и качалка круглые с пазом для троса.

все остальные варианты, это только некоторое приближение к идеалу.
поверьте, очень давно занимался этим вопросом и симулировал данный процесс ))

а от разработчика КИТа в данном случае вообще ничего не зависит.

(10.04.2021 10:51)Aiwan Написал: Ген, у этой Вертиги хвост легкий. Тем более, ты будешь ставить двс. Арам на хвосте таскал свинец. Учти.
Я про то помню, но у Арама мотор был значительно тяжелее, оппозитный все таки )
У меня есть много чего, что можно разместить за трубой )), один ВЕС и две батарейки к нему )
Ответ
#32
Случился очередной этап )), я все таки решился зашить бальзой киль.



[Изображение: ACtC-3cv13v_8W-txQ7vH6qmw-e6NTqzi0AVAPBd...80-h916-no][Изображение: ACtC-3eODQPnt86zVuex8-FHi_7QGC8XP-ZdEUXK...80-h916-no][Изображение: ACtC-3euaf5B75BIJjV4-hIrfOD0LL0Ye5wPkIAo...36-h916-no]
Ответ
#33
Молодец, Ген!
п.с. Ссылку на ролик поправил. Все правильно ты сделал просто немного потерялась скобка.
Ответ
#34
(10.04.2021 10:53)Маркс Написал: что касается кинематической схемы процеса, как говорил нам препод.
"не смеши мои коленки"(с)
то существует только два вариант, при которых выполняются все вышеперечисленные условия.
первый это качалка на серве и кабанчик имеют одинаковую длину располагаются абсолютно параллельно и оси вращения строго по центру.
и второй, кабанчик и качалка круглые с пазом для троса.

все остальные варианты, это только некоторое приближение к идеалу.
поверьте, очень давно занимался этим вопросом и симулировал данный процесс ))

Геннадий, нет так уж там сложно вывести "смещение от оси" на нужный градус,
просто мало кто знает как это правильно делать  Huh

(10.04.2021 10:53)Маркс Написал: а от разработчика КИТа в данном случае вообще ничего не зависит.

Как я понял, в данном КИТе этот вопрос оставлен покупателю LOL
Сказал бы что удивлён, но нет, не удивлён LOL
Много чего избежало расчетов в этой модели  LOL

в таком случае лучше вообще троса не ставить ИМХО.
Геннадий, а видели как я на Despot сделал управление оперением?
длинный боуден из алюминиевого электрода 3,2мм.
вполне себе жизнеспособная конструкция получилась Good
Ответ
#35
Ну и маленькие хитрости
Опытным сборщикам оно не надо, а для таких как я, очень даже сгодятся )

1. что бы накладка в середине киля не отходила от нервюр.
[Изображение: ACtC-3eShw-Ja_1xvnvs1E3JMs4mNTBRg2QFNpj8...15-h914-no]
сверху стягивается резинкой ).

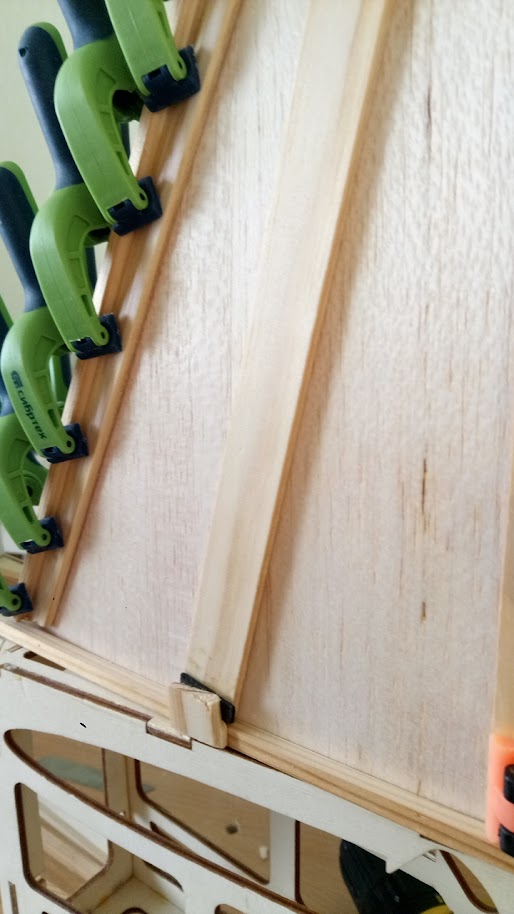

2. что бы струбцины не соскальзывали по рейке, прижимающей переднюю кромку,
(пластик по гладкой древесине скользит легко), наклеил 4х4 рейку ).
дерево по дереву скользит значительно хуже.
[Изображение: ACtC-3dJ1tfJaRK0iYHc3jTNnzp6kAlUXAtttySS...15-h914-no][Изображение: ACtC-3f6-vfjsV81ViFwnOqH0XEt4OP4nRooLzO9...15-h914-no]

3. ну и крайний лайфхак, как прижать обшивку к нижней нервюре )
две рейки 4х4 мм, а стягиваются простыми резинками, усилие можно легко регулировать )
[Изображение: ACtC-3fKezj6As-96-26zmMc_mRh4ZUj4DeIKcdI...15-h914-no]
Ответ
#36
Ага. Смотрю Гена вошел во вкус... Теперь не отмажешься, что не умеешь! Acute
Ответ
#37
да.стянул хорошо!
Ответ
