SolidWorks Edge 540T 48 дюймов - Aiwan - 30.01.2021
Когда я получил своего Еджа, то изначально хотел нарисовать ремкомплект сам в SolidWorks. Но посидев с пару дней, понял что не успею. Поэтому, нарисовал все на бумаге, починил Ежа, а теперь решил все же нарисовать то что я сделал в Солиде. Во первых, учиться надо "на кошках", а как показывает опыт старших товарищей, первый самолет "улетает" в корзину Windows. Итак начну по порядку с чего я начал и как продвигается мое изучение программы в купе с понятием всей структуры построения проекта в целом.
У меня был файл деталей и написано на нем, толщина фанеры из которой он изготовлен.
Я начал отталкиваться от него. Мой замысел сразу не подразумевал обрисовку всего фюзеляжа. Поэтому я начал с первого шпангоута, и мотобокса.
RE: Ремонт Edge 540T 48 дюймов - Aiwan - 31.01.2021
В процессе рисования произошло, то что должно было произойти. Мне необходимо стало отредактировать собранную модель и тут я понял (по советам Ярослава
), что стоить проект необходимо путем сборки готовых деталей, а не рисовать все в одной файле. Это и долго просчитвается компьютером и неудобно редактировать.
RE: Ремонт Edge 540T 48 дюймов - Aiwan - 31.01.2021

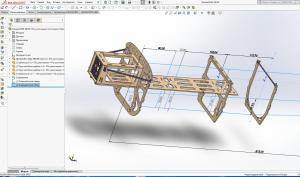

Начал рисовать в сборке с отдельными компонентами. Намного удобнее, чем в одной детале. Конечно я только учусь, поэтому иногда с простыми вещами заморачиваюсь по пол дня.
Но отдельно собирать даже интереснее. RE: Motobox Edge 540T 48 дюймов - Aiwan - 05.02.2021
Продолжаю грызть Солид
Рисовать в сборке намного удобнее, можно редактировать деталь отдельно от всего чертежа. Если у вас компьютер собран больше десяти лет назад, то вы поймете о чем я Я подумал немного и решил, что буду рисовать дальше фюзеляж. Учиться все равно надо на проектах попроще. Даже если я нарисую мотобокс, остальные части мне придется рисовать так же учась. Поэтому, мне еще рано начинать рисовать на чистовую.
Так же, рассказываю, как я работаю со сложными проектами (остались наработки от игровых проектов), я создаю семь папок по дню недели, папку с текущими работами и архив. Каждый день делаю бэкап нарисованного в недельную, в архиве храню важные точки проекта, а в папке текущих действий сохраняю поэтапно наработки за день. При таком раскладе максимум умирает работа за сегодняшний день.
RE: Motobox Edge 540T 48 дюймов - Aiwan - 09.02.2021

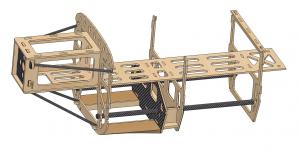

Ну вот, в принципе я и сделал то, что хотел изначально - переделал мотокороб Edge 540T 48 дюймов. Не все сделано правильно, но это обучение и я достиг поставленной задачи.
Дальше я решил попробовать отрисовать весь фюзеляж и на этом пути научиться чертить всю модель. В который раз выражаю благодарность Ярославу из АМТ, он помогает, наставляет и корректирует мое самообучение.RE: Motobox Edge 540T 48 дюймов - Славапофигу - 10.02.2021
А лобзиком... как-то привычней?
RE: Motobox Edge 540T 48 дюймов - Aiwan - 10.02.2021
Ну, лобзиком я и сделал ремонт.
![[Изображение: ACtC-3e2JG_w1jVsF8yI-1qpyvwE7LFbItS65Xae...authuser=0]](https://lh3.googleusercontent.com/pw/ACtC-3e2JG_w1jVsF8yI-1qpyvwE7LFbItS65Xae9jGmaLYOXC3Yvh-XrpJWvnXkp0_i4kr2m3gQBqJvtryhN9YlxxNdtJBhhJXHSjiMIztI-7GfrJGwwyxHxhQwNRE3N4iKdZ4kyPXeR9Ot9PymocQFsEuz=w1666-h938-no?authuser=0)
![[Изображение: ACtC-3eeu3wFkOJNkMbpdCCl2yagvUH7VxKJcoFR...authuser=0]](https://lh3.googleusercontent.com/pw/ACtC-3eeu3wFkOJNkMbpdCCl2yagvUH7VxKJcoFR9ldsAAOVm1WHBF95twRhsklyCgQaa0oCIddbeOoIpT2yAo95Ff8N6zNq5LXKpdy7t5wuMX0tYcYxEVeDEhzU4s0IaYsmcSd58VmWsjm47m7ZFbGOn-3T=w1666-h938-no?authuser=0)
![[Изображение: ACtC-3dRHY1O0jd7CRqOeCYS8IMsW4y8CGYIsKJn...authuser=0]](https://lh3.googleusercontent.com/pw/ACtC-3dRHY1O0jd7CRqOeCYS8IMsW4y8CGYIsKJntqkaXBO0IEJ26CeATZAwxLL_jkJMRHGrA1BXvHy4RkuGRLpB6Zu1BEvn46orh-HQUc1VycTIyj7I0_MKbOldQMRoeohEnAi32ppcFyJHZLdOYlpcFmW4=w1666-h938-no?authuser=0)
![[Изображение: ACtC-3d2kfI9EN3k-KLRRv4dw7sGiPnxrSURek6A...authuser=0]](https://lh3.googleusercontent.com/pw/ACtC-3d2kfI9EN3k-KLRRv4dw7sGiPnxrSURek6AF764zDQQ_A13-d3FGh3RBcqCMC43TYNqrYOJtLq_j3XpKofoCP_ch6Ol0lYVgRqS4heSUFafooNn9oYy7Nslj178ptVYXmErlwrZ-qxavv1Q7FH0HKLF=w1666-h938-no?authuser=0)
Но хочется научиться по Фен-Шую рисовать и пилить
RE: Motobox Edge 540T 48 дюймов - Aiwan - 10.02.2021
В общем, желающие починить свой самолет пишите сюда. Файлы первого, второго, третьего и четвертого шпангоута я выложил.
RE: Motobox Edge 540T 48 дюймов - Aiwan - 15.02.2021
Продолжаю свое обучение

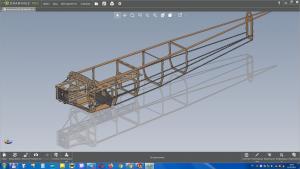

В процессе проектирования понял свою главную ошибку, я начал рисовать с шпангоутов, а надо было начинать с контуров. Отрисовав весь фюзеляж в длину я увидел стыковки геометрии у моего первоначального чертежа. Все дело в том, что шпангоут 2 и 3 я видел только в раздробленном виде. Поэтому ошибся в размерах около миллиметра. Но прочертив стрингеры я привел все к общему знаменателю. Теперь начинаю проектирование гаргрота.
RE: Motobox Edge 540T 48 дюймов - Aviator - 16.02.2021
Видел как то у SpeedStep(Юра) самостоятельной конструкции собранную пилотагу.очень ажурная,лёгкая и прочная.ещё дополнительно капот на 3Д принтере сделал.модель большая.впечатлило... и понравилась.какой то ШАРМ в этом есть!может надо свои модели побольше делать и делиться конструкциями,размерами и пр..НО!!! у Юры ДВСы....
